氧化鋯是自然界的氧化鋯礦物點膠陶瓷原料，主要有斜鋯石和鋯英石。鋯英石系火成巖深層礦物，顏色有淡黃、棕黃、黃綠等，比重4．6—4．7，硬度7．5，具有強烈的金屬光澤，可為氧化鋯陶瓷釉用原料。

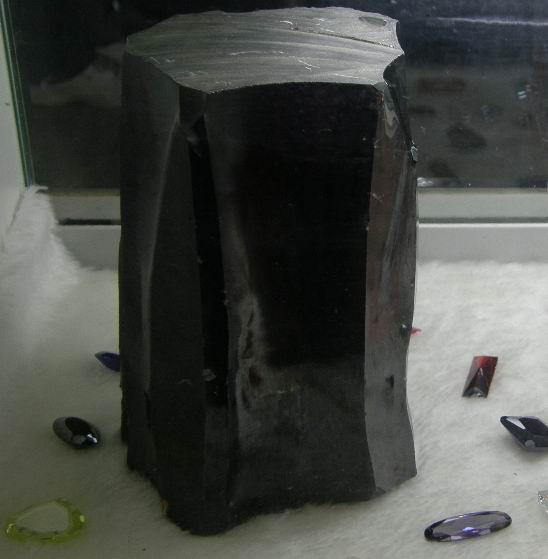

氧化鋯陶瓷原材料

純的氧化鋯是一種高級耐火原料，其陶瓷切刀熔融溫度約為2900℃它可提高釉的高溫粘度和擴大粘度變化的溫度范圍，有較好的熱穩定性，其含量為2％-3％時，能提高釉的抗龜裂性能。還因它的化學惰性大，故能提高釉的化學穩定性和耐酸堿能力，還能起到乳濁劑的作用。在建筑光伏陶瓷釉料中多使用鋯英石，一般用量為8％—12％。并為“釉下白”的主要原料，氧化鋯為黃綠色顏料良好的助色劑，若想獲得較好的釩鋯黃顏料必須選用質純的氧化鋯。

純凈的氧化鋯陶瓷定位稍是白色固體，含有雜質時會顯現灰色或淡黃色，添加顯色劑還可顯示各種其它顏色。純氧化鋯的分子量為123.22，理論密度是5.89g/cm3，熔點為2715℃。通常含有少量的氧化鉿，難以分離，但是對氧化鋯的性能沒有明顯的影響。氧化鋯有三種晶體形態：單斜、四方、立方晶相。常溫下氧化鋯只以單斜相出現，加熱到1100℃左右轉變為四方相，加熱到更高溫度會轉化為立方相。由于在單斜相向四方相轉變的時候會產生較大的體積變化，冷卻的時候又會向相反的方向發生較大的體積變化，容易造成產品的開裂，限制了純氧化鋯在高溫領域的應用。但是添加穩定劑以后，砂磨機配件四方相可以在常溫下穩定,因此在加熱以后不會發生體積的突變，大大拓展了氧化鋯的應用范圍。
